原子力显微镜

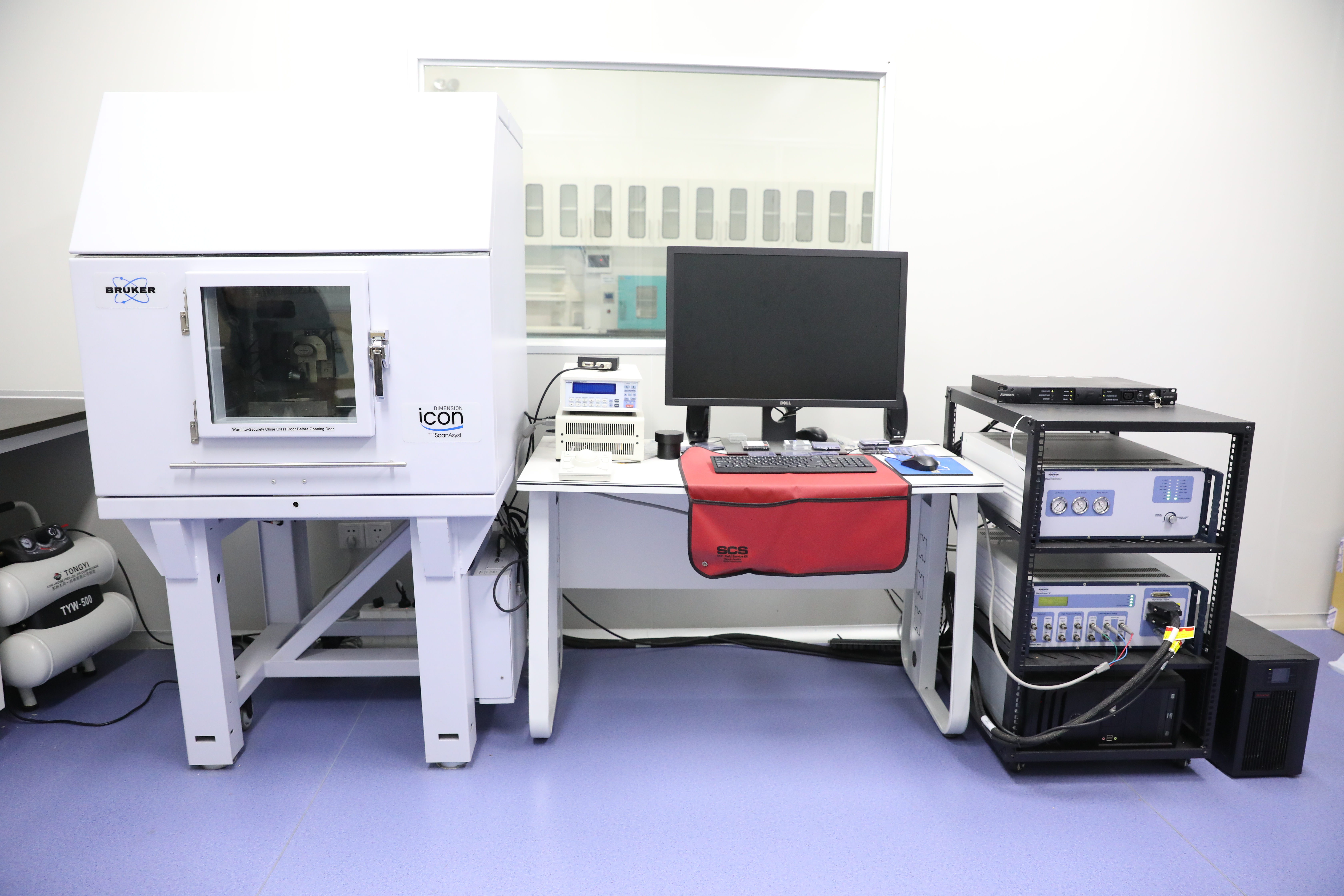

设备名称:原子力显微镜
型号:Dimension Icon close loop AFM/美国Bruke
主要功能:能够在大气及腐蚀溶液环境下,准确地观测样品表面微区(纳米及微米尺度)三维形貌;同时可对样品表面物理特性(电学、磁学、力学等特性)进行研究。能测试多种材料如纤维材料、膜材料、生物材料、地质有机质、高分子材料等非金属材料以及金属材料、复合材料的多种物性。
主要技术参数:
1.ICON大样品探针扫描显微镜可实现所有主要的闭环定量原子力成像技术,样品尺寸可达直径 210mm, 厚度 15mm 。样品台重复性 (XY 轴):单方 2um, 双方向小于 3um; 光学视频可从 180um 到1465um;
2.新的 NanoscopeV 闭环定量原子力控制器,使用 Bruker 最先进的控制器, 包括 11 ADC (两个高速), 11 DAC (两个高速),四条数字信号线(两条输入,两条输出),三个数字式锁相放大器, 14 个软件可控制的 BNC 信号接口, 通道同时成像,数字化的 control, 虚拟信号输入输出通道。它提供了最大 5k x 5k 的最高分辨率。包含一台英特尔处理器 PC;
3.ICONXYZ 三方向闭环可与应用模块匹配的扫描头,XY方向扫描范围 90um x 90um, 垂直方向扫描范围 10um。带有温度补偿传感器的闭环操作可用于精密成像,定位,缩放和纳米刻蚀;
4.285-1285 倍放大, 180-1465um 视场范围,自动聚焦及缩放,1.5um分辨率,计算机控制照明,彩色 CCD 摄像头。
